隨著電子產品不斷向微型化、高性能和低功耗方向發展，納米材料與器件的物理特性研究變得至關重要。其中，熱電效應和應力調控作為影響納米尺度電子傳輸、能量轉換及器件穩定性的關鍵因素，正受到廣泛關注。先進的原位電子顯微鏡技術，特別是透射電子顯微鏡，為在原子尺度實時觀測熱、電、力多場耦合作用下納米材料與器件的動態行為提供了前所未有的窗口，極大地推動了相關基礎科學的發展，并為下一代電子產品及元器件的研發提供了關鍵見解與技術支撐。
一、 熱-電-力耦合：納米世界的核心驅動力
在納米尺度，熱（溫度梯度）、電（電場、電流）和力（應力、應變）三者往往緊密耦合，共同決定材料的性能和器件的功能：
- 熱電效應：納米材料中，溫度梯度可直接驅動電荷載流子移動產生電壓（塞貝克效應），反之，電流通過也可產生溫度差（佩爾捷效應）。高效熱電納米材料是微型傳感器、局部冷卻和能量回收器件的核心。
- 應力效應：納米結構（如納米線、二維材料）對外部應力極為敏感。應力可顯著改變其能帶結構、載流子遷移率，甚至誘導相變，是設計應變傳感器、高性能晶體管和柔性電子的關鍵參數。
- 耦合作用：在實際器件工作中，電流會產生焦耳熱引起熱應力；溫度變化會導致材料膨脹產生機械應力；應力又會改變材料的電導和熱導。這種復雜的多物理場耦合是器件性能優化與失效分析必須面對的挑戰。
二、 原位電子顯微鏡：觀測動態過程的“眼睛”
傳統表征手段難以實時捕捉納米尺度下熱、電、力驅動的快速動態過程。原位電子顯微鏡技術通過集成納米操縱器、微加熱芯片、電學測量探針等，使在顯微鏡內對樣品進行加熱、通電、施加應力并同時進行高分辨成像和光譜分析成為可能：

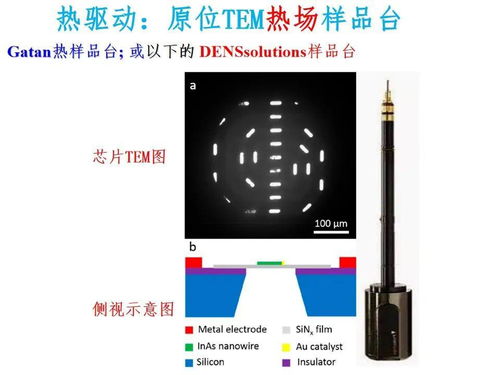

- 熱驅動研究：利用微型加熱臺，可實時觀察納米材料在升溫/降溫過程中的結構演變、相變、晶界運動以及熱致失效（如電遷移、空洞形成）的原子機制。
- 電驅動研究：通過施加電壓或電流，可直接觀測納米線、納米點接觸在通電下的結構穩定性、缺陷產生與運動、以及電化學反應（如電池材料的充放電過程）。
- 力驅動研究：使用納米壓痕或拉伸裝置，可以直觀揭示納米材料在拉伸、壓縮、彎曲下的變形機制、位錯運動、裂紋萌生與擴展，直至斷裂的全過程。
- 多場耦合研究：最前沿的平臺能夠同時施加熱、電、力刺激，研究如熱電材料在溫差下的原子結構響應，或柔性電子器件在彎曲通電時的失效機理。
三、 推動電子產品及元器件研發的關鍵應用
基于原位電鏡的原子尺度洞察，直接指導了更可靠、高性能電子產品及元器件的設計與制造：
- 高性能芯片與互連：通過觀察銅互連線在電流和熱應力下的電遷移過程，明確了空洞形成和擴散的路徑，從而優化阻擋層材料和微結構設計，提升芯片的可靠性與壽命。
- 先進存儲器件：研究相變存儲器材料在電脈沖下的晶化與非晶化動態過程，揭示了速度與穩定性的微觀權衡，助力開發更快、更耐用的存儲單元。
- 柔性與可拉伸電子：直接觀測導電納米線網絡或二維材料在反復拉伸下的裂紋產生、接觸失效過程，為設計具有高機械耐久性的電極和電路提供了依據。
- 微型傳感器與能源器件：理解熱電納米材料界面在溫差下的原子擴散與退化機制，有助于提高熱電轉換效率與器件穩定性。觀察電池電極材料在充放電過程中的體積變化、相變和裂紋擴展，為開發高容量、長循環壽命的電池指明了材料改性方向。
- 封裝與熱管理：研究納米銀焊料、導熱界面材料等在熱循環下的微觀結構演變，優化其可靠性與熱導性能，解決高功率電子元器件的散熱難題。
四、 挑戰與未來展望
盡管原位電鏡技術已取得巨大成功，但仍面臨諸如電子束可能干擾樣品真實行為、多場耦合實驗裝置復雜、數據通量大且分析難等挑戰。未來發展趨勢包括：
- 開發更低劑量、更高時間分辨率的成像技術。
- 集成更多外場（如光、磁、氣氛）和更精準的測量傳感器。
- 結合人工智能進行大數據分析和動態過程預測。
- 推動實驗平臺標準化，促進產學研更緊密合作。
###
原位電子顯微鏡作為連接納米尺度基礎現象與宏觀器件性能的橋梁，通過對熱、電、力驅動下原子運動的直接“觀看”，深刻揭示了納米材料與器件的工作與失效機理。這些知識正源源不斷地轉化為電子產品及元器件研發中的創新設計原則與工藝解決方案，加速著信息技術、新能源、生物醫療等領域的科技進步，為我們邁向更加智能、高效、可靠的電子未來奠定堅實的科學基礎。
